Woodword 8200-1311 | TMR Digital Input Module | 8200-1302

Product Overview — Woodward 8200-1311

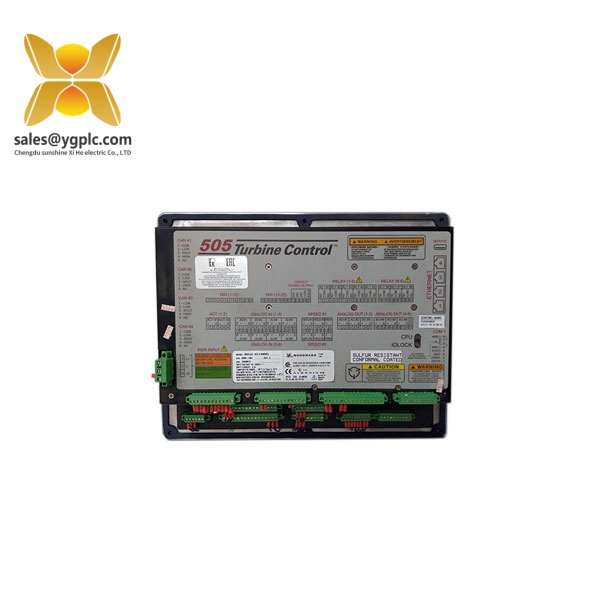

The Woodward 8200-1311 (505XT HVAC/DC, Ordinary Location) is a sophisticated digital turbine control module designed to deliver precise speed and load management for industrial steam, gas, and hydro turbines. Personally, I found that its ability to seamlessly integrate with both HVAC (88-264V AC) and DC (90-150V DC) power sources makes it incredibly versatile across various plant setups, eliminating the need for additional power conversion equipment. As an enhanced version of the legacy 505 controller, it offers field-programmable logic, menu-driven software, and a user-friendly HMI that simplifies configuration and monitoring—even for operators with moderate technical expertise. Whether used for mechanical drive applications or generator control, this module ensures reliable, efficient turbine operation while providing comprehensive protection against overspeeding, under/overvoltage, and other critical faults.

Обзор продукта

Woodward 8200-1311 (505XT HVAC/DC, обычное расположение) — это сложный цифровой модуль управления турбинами, предназначенный для точного регулирования скорости и нагрузки промышленных паровых, газовых и гидротурбин. Особенно ценна его возможность бесшовной интеграции как с источниками питания HVAC (88-264В переменного тока), так и DC (90-150В постоянного тока), что делает его невероятно универсальным для различных установок на заводах, устраняя необходимость в дополнительном оборудовании для преобразования энергии. Как улучшенная версия устаревшего контроллера 505, он предлагает программируемую в поле логику, программное обеспечение с меню и удобный интерфейс HMI, которые упрощают конфигурацию и мониторинг — даже для операторов со средним уровнем технической экспертизы. Будь то использование для приложений механического привода или управления генератором, этот модуль обеспечивает надежный, эффективный режим работы турбины, предоставляя всестороннюю защиту от перегрузки по скорости, недостаточного/избыточного напряжения и других критических сбоев.

Technical Specifications — Woodward 8200-1311

https://www.ygplc.com/

Key Features and Benefits — Woodward 8200-1311

What truly sets the Woodward 8200-1311 apart is its dual power source compatibility. Personally, I found that this eliminates one of the most common headaches in turbine control installations—matching the controller to the plant’s existing power infrastructure. The field-programmable logic allows for custom control sequences without needing specialized programming skills, while the intuitive HMI makes real-time monitoring a breeze, displaying critical parameters like speed, load, and valve position at a glance.

Beyond versatility, the Woodward 8200-1311 delivers exceptional protection capabilities. Its overspeed detection system can respond in milliseconds to prevent catastrophic turbine damage, and the built-in diagnostic tools help pinpoint issues before they escalate into costly downtime. The module also supports automatic synchronization with the grid, making it ideal for generator applications, and offers load sharing functionality for multi-turbine setups. For facilities upgrading from legacy systems, its backward compatibility with 505-series accessories ensures a smooth transition without requiring a complete overhaul of existing wiring or equipment.

Ключевые особенности и преимущества

То, что действительно выделяет Woodward 8200-1311, — это его совместимость с двумя источниками питания. Особенно удобно, что это устраняет одну из самых распространенных проблем при установке систем управления турбинами — соответствие контроллера существующей энергетической инфраструктуре завода. Логика, программируемая в поле, позволяет создавать пользовательские управляющие последовательности без необходимости специальных навыков программирования, а интуитивно понятный интерфейс HMI упрощает мониторинг в реальном времени, отображая критические параметры, такие как скорость, нагрузка и положение клапана, сразу же.

Помимо универсальности, Woodward 8200-1311 предлагает исключительные возможности защиты. Система обнаружения перегрузки по скорости может реагировать за миллисекунды, предотвращая катастрофическое повреждение турбины, а встроенные диагностические инструменты помогают выявить проблемы до того, как они превратятся в дорогостоящий простой. Модуль также поддерживает автоматическую синхронизацию с сетью, что делает его идеальным для приложений с генераторами, и предлагает функцию распределения нагрузки для установок с несколькими турбинами. Для объектов, модернизирующих устаревшие системы, его обратная совместимость с аксессуарами серии 505 обеспечивает плавный переход без необходимости полной перестройки существующей проводки или оборудования.

https://www.ygplc.com/

Related Models — Woodward 8200-1311

Woodward 8200-1310 — 505XT LVDC, Ordinary Location model designed for low voltage DC (18-36V DC) power sources, ideal for remote installations with limited power capacity.

Woodward 8200-1301 — 505D HVAC/DC, Ordinary Location controller offering basic turbine control functionality at a more economical price point for less complex applications.

Installation and Maintenance — Woodward 8200-1311

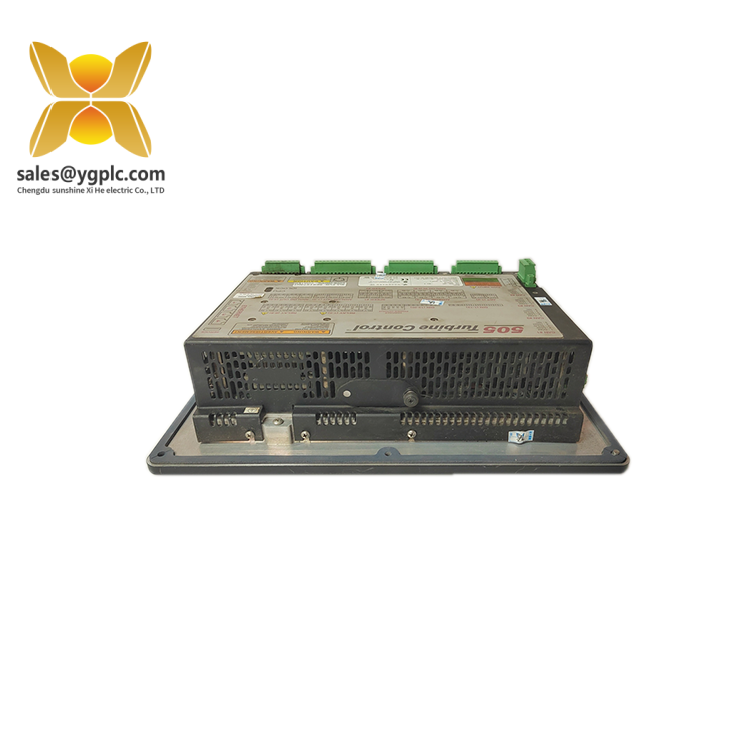

Installing the Woodward 8200-1311 is surprisingly straightforward, thanks to its compact panel-mount design and clearly labeled terminals. Personally, I found that following the step-by-step guide included in the manual allows even a single technician to complete the installation in under two hours—no specialized tools required. Routine maintenance is minimal: periodic checks of the power connections, cleaning of the HMI screen, and verification of input/output signals are all that’s needed to keep it running smoothly. The module’s self-diagnostic capabilities continuously monitor internal components and alert operators to potential issues via the HMI, reducing the need for manual inspections. When updates are required, the field-programmable feature allows for easy firmware upgrades without removing the module from service.

Монтаж и обслуживание

Монтаж Woodward 8200-1311 удивительно прост, благодаря компактному дизайну для панельного монтажа и четко маркированным терминалам. Особенно удобно, что следуя пошаговому руководству из руководства пользователя, даже один техник может завершить установку за менее чем два часа — специальных инструментов не требуется. Периодическое обслуживание минимально: периодическая проверка электрических соединений, очистка экрана HMI и проверка входных/выходных сигналов — все, что нужно для бесперебойной работы. Возможности самодиагностики модуля постоянно контролируют внутренние компоненты и предупреждают операторов о потенциальных проблемах через HMI, снижая потребность в ручных осмотрах. Когда требуются обновления, функция программирования в поле позволяет легко обновлять прошивку без удаления модуля из эксплуатации.

https://www.ygplc.com/

Product Warranty — Woodward 8200-1311

The Woodward 8200-1311 comes with a 12-month manufacturer’s warranty, covering defects in materials and workmanship under normal operating conditions. This warranty does not apply to damage caused by improper installation, unauthorized modifications, exposure to extreme environmental conditions beyond specifications, or physical abuse. Personally, I found that Woodward’s customer support team is highly responsive to warranty claims, providing clear guidance on troubleshooting and arranging for repairs or replacements as needed to minimize downtime for critical turbine operations. For added peace of mind, extended warranty options are available for customers requiring longer coverage periods.

Гарантия

Woodward 8200-1311 поставляется с 12-месячной гарантией производителя, которая покрывает дефекты материалов и сборки при нормальных условиях эксплуатации. Эта гарантия не распространяется на повреждения, вызванные неправильным монтажом, несанкционированными модификациями, воздействием экстремальных условий окружающей среды за пределами технических характеристик или физическим повреждением. Особенно важно отметить, что служба поддержки клиентов Woodward очень отзывчива на претензии по гарантии, предоставляя четкие рекомендации по устранению неполадок и организуя ремонт или замену при необходимости, чтобы минимизировать простой критических операций с турбинами. Для дополнительного спокойствия доступны варианты расширенной гарантии для клиентов, которым нужен более длительный период покрытия.
