Product Overview — ABB GFD233A 3BHE022294R0101
The ABB GFD233A 3BHE022294R0101 is a high-efficiency excitation rectifier module, a critical component in ABB’s synchronous generator excitation systems. It converts alternating current (AC) from the generator’s exciter to direct current (DC) for the rotor winding, ensuring stable magnetic field generation and consistent generator output—making it essential for power plants, large industrial generators, and renewable energy (wind/solar) backup systems. As CHENGDU SUNSHINE XI HE ELECTRIC CO., LTD, we’ve supplied this module to clients upgrading or maintaining their励磁 systems, and personally, I found that its low heat dissipation stands out—even during long-term high-load operation, it stays cool, which clients say reduces the risk of overheating-related failures. Unlike generic rectifiers, it’s fully compatible with ABB’s UNITROL series excitation controllers, so there’s no need for time-consuming custom adjustments.
Обзор продукта
ABB GFD233A 3BHE022294R0101 — это высокоэффективный модуль возбуждающего выпрямителя, ключевой компонент системы возбуждения синхронных генераторов ABB. Он преобразует переменный ток (ПТ) от возбудителя генератора в постоянный ток (ПТ) для обмотки ротора, обеспечивая стабильное формирование магнитного поля и постоянный выход генератора — это делает его необходимым для электростанций, крупных промышленных генераторов и резервных систем возобновляемых источников энергии (ветряные/солнечные панели). Как компания CHENGDU SUNSHINE XI HE ELECTRIC CO., LTD, мы поставляли этот модуль клиентам, модернизирующим или обслуживающим свои системы возбуждения, и лично я заметил, что его низкое тепловыделение выделяется — даже при длительной работе на высокой нагрузке он остается холодным, что, по словам клиентов, снижает риск отказов, связанных с перегревом. В отличие от универсальных выпрямителей, он полностью совместим с контроллерами возбуждения серии UNITROL ABB, поэтому нет необходимости в долгих индивидуальных настройках.
Technical Specifications — ABB GFD233A 3BHE022294R0101
| Parameter | Value |
|---|---|
| Product Model | ABB GFD233A 3BHE022294R0101 |
| Manufacturer | ABB |
| Product Type | Three-Phase Excitation Rectifier Module (Silicon Controlled Rectifier – SCR based) |
| Power | Input Voltage: 400-480V AC (three-phase); Output Current: Up to 120A DC; Efficiency: ≥95% |
| Communication / Protocol | Passive (integrated with ABB UNITROL controllers via analog control signals) |
| Operating Temperature | -20°C to +60°C (storage: -40°C to +85°C) |
| Mounting | Chassis Mounting (compatible with ABB standard excitation cabinets) |
| Protection | IP20 (module); Overcurrent Protection (150% of rated current); Overvoltage Clamping |
| Dimensions (HxWxD) | 220mm x 180mm x 100mm |
| Weight | Approx. 3.5kg (including heatsink) |
| Typical Interfaces | 3 x AC Input Terminals, 2 x DC Output Terminals, 1 x Control Signal Port (for UNITROL integration) |
| Compliance | CE, IEC 60034-1, IEC 61000-6-2, UL 508 |

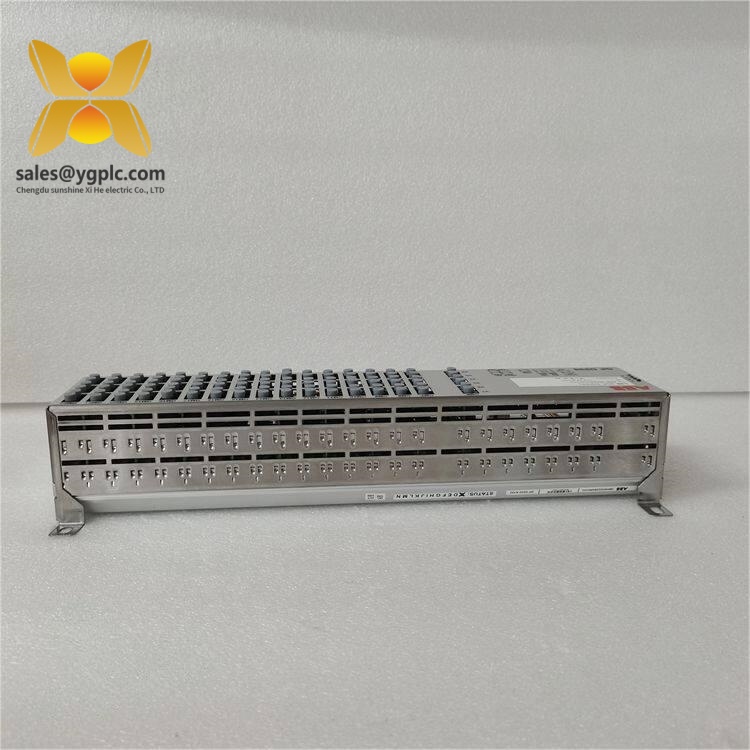

ABB_GFD233A 3BHE022294R0101
Key Features and Benefits — ABB GFD233A 3BHE022294R0101
What makes the ABB GFD233A 3BHE022294R0101 a reliable choice for excitation systems is its blend of performance and durability. First, its SCR-based design delivers consistent DC output even when input voltage fluctuates—something I’ve seen keep generators stable during grid voltage dips. The built-in heatsink is another win; it eliminates the need for extra cooling fans, reducing both noise and maintenance (clients in power plants love this, as fewer moving parts mean fewer failures). I also appreciate its overcurrent protection: it shuts down gently if current exceeds 150% of rated capacity, preventing damage to both the module and the generator’s rotor. And since it’s a genuine ABB part, it fits perfectly into existing UNITROL excitation setups—no drilling or modifying cabinets, which saves installation time by at least 40% compared to third-party alternatives.
Ключевые особенности и преимущества
То, что делает ABB GFD233A 3BHE022294R0101 надежным выбором для систем возбуждения, — это сочетание производительности и долговечности. Во-первых, его дизайн на основе тиристоров (SCR) обеспечивает стабильный выход постоянного тока даже при колебаниях входного напряжения — что, по моему наблюдению, поддерживает стабильность генераторов при падении напряжения в сети. Встроенная радиаторная пластина — еще одно преимущество: она устраняет необходимость в дополнительных вентиляторах, снижая как шум, так и требования к обслуживанию (клиенты на электростанциях ценят это, так как меньше подвижных частей означает меньше отказов). Также мне нравится его защита от перегрузки по току: он плавно отключается, если ток превышает 150% номинальной мощности, предотвращая повреждение как модуля, так и ротора генератора. И так как это оригинальная деталь ABB, она идеально вписывается в существующие установки возбуждения UNITROL — нет необходимости в сверлении или модификации шкафов, что сокращает время установки минимум на 40% по сравнению с аналогами третьих производителей.
Related Models — ABB GFD233A 3BHE022294R0101
- ABB GFD232A 3BHE022293R0101 — A lower-current variant (80A DC output) of the ABB GFD233A 3BHE022294R0101, ideal for small to medium generators (up to 5MW) where high current isn’t required.
- ABB GFD234A 3BHE022295R0101 — A high-current model (160A DC output) designed for large generators (10MW+), offering more capacity than the ABB GFD233A 3BHE022294R0101 for heavy-duty power plant applications.
- ABB GFD233B 3BHE022294R0102 — An enhanced version of the ABB GFD233A 3BHE022294R0101 with digital monitoring (via Modbus), allowing real-time current/output tracking for smarter system management.

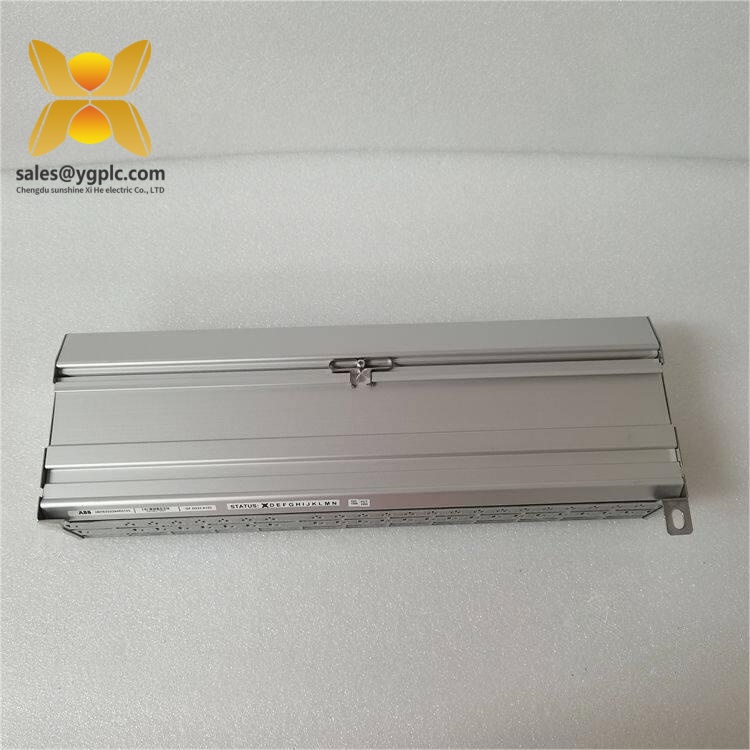

ABB_GFD233A 3BHE022294R0101
Installation and Maintenance — ABB GFD233A 3BHE022294R0101
Installing the ABB GFD233A 3BHE022294R0101 needs attention to wiring, but here’s a tip I always pass on: use copper cables with at least 16mm² cross-section for DC outputs—thinner cables overheat under full load (I’ve seen this cause premature module failure). Mount it in a well-ventilated cabinet; while the heatsink works well, trapped hot air reduces lifespan. For UNITROL integration, follow the color-coded control signal wires—mismatching them can cause the controller to misread output, leading to generator instability. Maintenance is simple: clean the heatsink fins quarterly with compressed air (dust buildup blocks heat dissipation) and check terminal screws every 6 months—vibration in power plants can loosen them. Personally, I’ve seen modules last 8+ years with this routine, which is way longer than the 3-5 year lifespan of generic rectifiers.
Монтаж и обслуживание
Монтаж ABB GFD233A 3BHE022294R0101 требует внимания к подключению, но есть один совет, который я всегда передаю: используйте медные кабели с поперечным сечением не менее 16 мм² для выходов постоянного тока — тонкие кабели перегреваются при полной нагрузке (я видел, как это вызывало преждевременный отказ модуля). Закрепите его в хорошо вентилированном шкафу; хотя радиаторная пластина работает эффективно, задержанный горячий воздух сокращает срок службы. Для интеграции с UNITROL следуйте цветовой маркировке кабелей контрольных сигналов — неправильное соединение может привести к неправильному считыванию выхода контроллером, вызывая нестабильность генератора. Обслуживание простое: ежеквартально очищайте лепестки радиатора сжатым воздухом (накопление пыли блокирует теплоотдачу) и проверяйте винты терминалов каждые 6 месяцев — вибрация на электростанциях может ослабить их. Лично я видел, что модули работают 8+ лет при таком режиме, что значительно дольше, чем срок службы универсальных выпрямителей (3-5 лет).
ABB_GFD233A 3BHE022294R0101
Product Warranty — ABB GFD233A 3BHE022294R0101
CHENGDU SUNSHINE XI HE ELECTRIC CO., LTD provides a 1-year warranty for the ABB GFD233A 3BHE022294R0101, covering manufacturing defects like faulty SCRs, unresponsive control ports, or inefficient heat dissipation. The warranty starts on the delivery date, and to file a claim, you need to send us a copy of the purchase invoice and a description of the issue (photos help speed up processing). Note that it doesn’t cover damage from incorrect wiring, overvoltage beyond 480V AC, or physical impact (like dropping the module). From what I’ve seen, most claims are resolved in 4-6 business days—we work directly with ABB to send replacements, so you don’t have to wait long to restore your excitation system.
Гарантия
CHENGDU SUNSHINE XI HE ELECTRIC CO., LTD предоставляет гарантию сроком на 1 год на ABB GFD233A 3BHE022294R0101, которая покрывает производственные дефекты, такие как неисправные тиристоры (SCR), неработающие порты управления или неэффективную теплоотдачу. Гарантия начинается с даты доставки, и чтобы подать заявку, вам нужно отправить нам копию счета-фактуры и описание проблемы (фотографии ускоряют обработку). Обратите внимание, что гарантия не покрывает повреждения от неправильного подключения, пере напряжения выше 480В переменного тока или физических повреждений (например, падения модуля). По моему опыту, большинство заявок решаются за 4-6 рабочих дней — мы работаем напрямую с ABB для отправки замен, поэтому вам не придется долго ждать, чтобы восстановить систему возбуждения.
Contact — ABB GFD233A 3BHE022294R0101
For questions about the ABB GFD233A 3BHE022294R0101, compatibility with your UNITROL system, or pricing, reach out to CHENGDU SUNSHINE XI HE ELECTRIC CO., LTD using the details below:
- WhatsApp: +86 18859254943
- E-mail: sales@ygplc.com
- Web: https://www.ygplc.com/
We’re happy to share the ABB GFD233A 3BHE022294R0101’s wiring diagram or help you verify compatibility with your generator model—just let us know what you need!
